实木地板变形原因一般说使用中出现较多的现象是地板呈瓦片状或起拱，这是因为地板受潮所致，地板受潮的原因大致有以下几种：（1）空气中的水分（例如黄梅天）。（2）地坪没干透，用水泥加固龙骨。（3）龙骨，毛地板太湿。（4）使用水性胶水。（5）一楼等潮湿环境未作特别的防潮处理。（6）石质地面和地板相接处的断面未作封闭处理。（7）水泡（如水管破裂，阳台水倒灌等）。此外，产品本身及施工不当也会造成起拱。例如干燥处理不当、养生不足、含水率太低、背槽太浅、施工中伸缩缝隙未留足、铺设太紧等。

    干燥平衡处理即所谓的热处理。这一处理的时间长短会因不同的材料而有所不同，但不可以人为的缩短。销售中有一种错误的说法，即经过热处理的地板是“变形”的。实际上这是不可能的，不管怎样处理，木材在纤维饱和点以下含水率的变化所出现的湿胀干缩现象是不可避免的

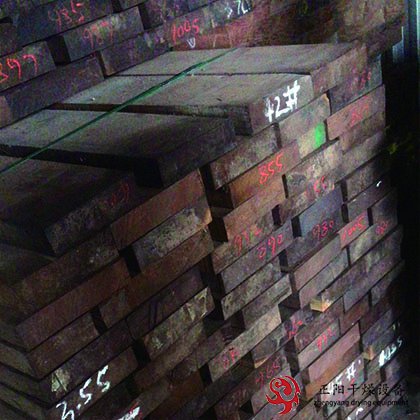

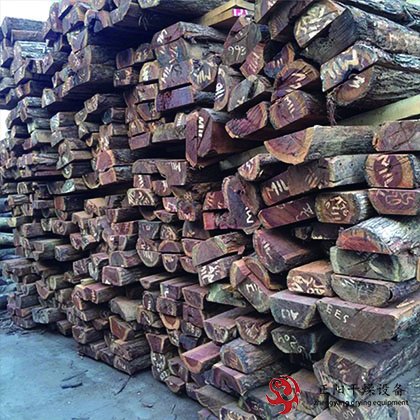

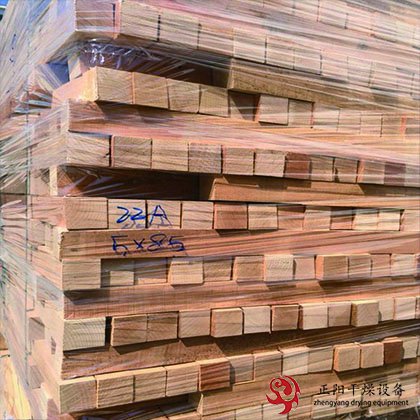

过程（1）自然干燥，约需30～40天，使含水率达到30％左右。（2）人工干燥，约需10～30天，使含水率达到10％以下。这一过程同时使木材内的浆汁蒸馏出来，均衡木材细胞壁组织，干缩性能趋于稳定一致。（3）养生处理，约需10～20天。通过这一过程最后达到木材干燥的三个目的。

由此可见，控制好地板的含水率是十分重要的。不但生产中必须重视，在铺设中更应重视，不让地板受潮产生变形。目的（1）达到规定的适应使用地区环境特点的平衡含水率。（2）消除木材在生长和加工过程中存在和产生的内应力。（3）调整和恢复变形。由于上海地区年平衡含水率为15.6％，因此用于上海的地板含水率宜控制在10％～14％。

木材又是一种各向异性体。实际使用中的木材其含水率都在纤维饱和点以下，所以水分的得失主要是细胞壁的吸附水。木材的细胞绝大多数是纵向生长的，它的胀缩都是和细胞壁方向垂直的。作为一块地板，我们可以发现其纵向一般都没有什么胀缩，而宽度方向的胀缩率一般为3％～6％（系指木材含水率在纤维饱和点含水率以下的变化）。

自然界中各地区的湿度和温度在不同的季节都有相对的稳定。木材长时间地处在这种相对温湿度环境中，其含水率会达到会达到一个相对的恒定。这时的含水率就称为平衡含水率（例如上海地区的年平衡含水率为4.6%）。木材的平衡含水率随它们所处环境的温度和湿度的变化而变化，当平衡含水率和环境湿度有差值时，会趋向于接近环境。这就产生了木材的湿胀与干缩现象，这是木材特有的物理现象。
